Çift mod: 16-CH çoklu görüntüleyici ve 16×16 matris değiştirici
16x3G-SDI otomatik algılamalı girişler
2x 3G-SDI ve 1xHDMI çoklu görüntü ölçekleme çıkışları sesli
Tam ekran ve saat göstergeli 20 önceden ayarlanmış çoklu görüntüleme düzeni
Zaman kodu, UMD, sinyal durumu ve ses ölçer yerleşimi
LCD ekranlı ön panel düğmeleri ve düğme kontrolü
LAN portu üzerinden ücretsiz PC kontrol yazılımı
Çift güç tasarımı, yedekli güç

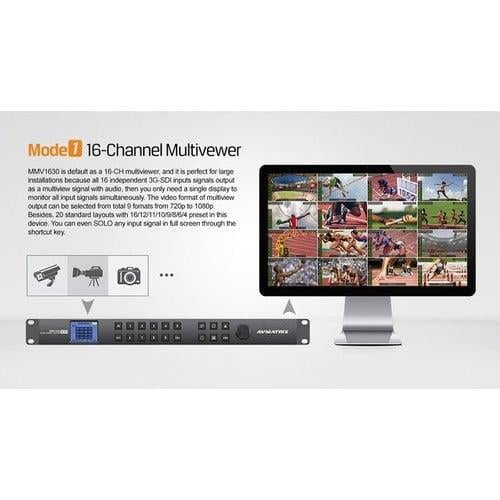

Mod 1 16 Kanallı Çoklu Görüntüleyici
MMV1630 varsayılan olarak 16 kanallı bir multiviewer’dır. Büyük kurulumlar için mükemmeldir, çünkü 16 bağımsız 3G-SDI girişinin tümü sesli çoklu görünüm sinyali olarak sinyal verir, tüm giriş sinyallerini aynı anda izlemek için yalnızca tek bir ekrana ihtiyacınız vardır. Çoklu görünüm çıkışının video formatı, 720p’den 1080p’ye kadar toplam 9 format arasından seçilebilir. Ayrıca, 16/12/11/10/9/8/6/4 özellikli 20 standart düzen bu cihazı sunar. Kısayol tuşu ile herhangi bir giriş sinyalini tam ekranda bile tek başına kullanabilirsiniz.

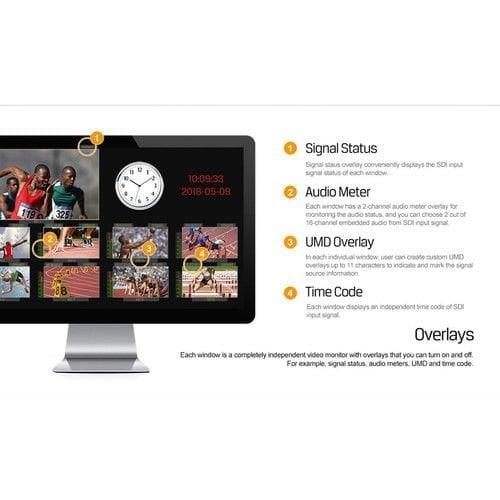

Sinyal Durumu
Sinyal durumu kaplaması, her pencerenin SDI giriş sinyali durumunu rahatça görüntüler.
Ses Ölçer
Her pencerenin ses durumunu izlemek için 2 kanallı bir odyometre yerleşimi vardır ve SDI giriş sinyalinden 16 kanallı gömülü sesin 2’sini seçebilirsiniz.
UMD Yerleşimi
Her bir pencerede, kullanıcı sinyal kaynağı bilgilerini belirtmek ve işaretlemek için 11 karaktere kadar özel UMD kaplamaları oluşturabilir.
Zaman Kodu
Her pencere SDI giriş sinyalinin bağımsız bir zaman kodunu görüntüler.

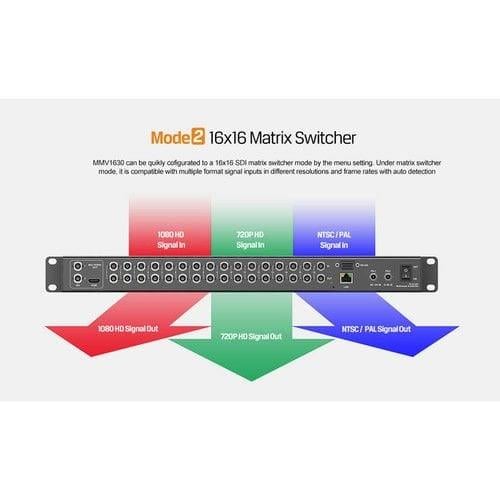

Mod 2 16×16 Matris Değiştirici
MMV1630, menü ayarı ile 16×16 SDI matris değiştirici moduna hızlı bir şekilde yapılandırılabilir. Matris değiştirici modu altında, otomatik algılama ile farklı çözünürlüklerde ve kare hızlarında çoklu format sinyal girişleriyle uyumludur.

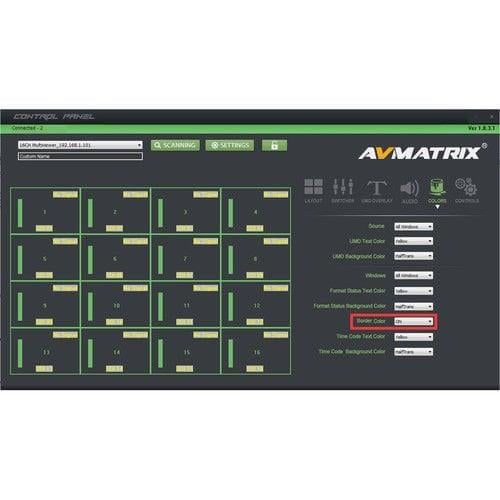

Kontrol Yöntemleri
MMV1630, neredeyse tüm fonksiyonların bu panel üzerinden özel düğmeler, menü düğmesi ve 2.2 "LCD ekran üzerinden ayarlanabileceği tam bir kontrol paneli ile birlikte geliyor. Ve Ethernet üzerinden ücretsiz PC yazılımı ile kullanıcılar bir windows PC’de rahatça kontrol edebilirler.
Kompakt Tasarım ve Yedekli Güç
Çift yedekli güç kaynakları ile birleştirilmiş birinci sınıf bileşenlerin kullanılması, ana güç kaynağı sorunlarla karşılaştığında bile cihazın iyi çalışmasını sağlar. Ve süper kompakt 1RU tasarımı, OB minibüsleri, yayın kontrol odaları ve stüdyolar gibi herhangi bir canlı yayın veya post prodüksiyon için mükemmel bir uyum sağlar.
| Çoklu Görüntüleme |
|
| Giriş |
SDI/HD/3G-SDI x16 |
| Loop Outputs |
SDI/HD/3G-SDI x16 |
| Desteklenen SDI Giriş Formatları |
1920x1080p 60/59.94/50/30/29.97/25/24/23.98
1920x1080PsF 30/29.97/25/24/23.98
1920x1080i 60/59.94/50
1280x720p 60/59.94/50/30/29.97/25/24/23.98
625i 50 PAL, 525i 59.94 NTSC |
| SDI Otomatik Switching |
Girişte SD, HD ve 3G-SDI’ı otomatik seçer |
| SDI Video Hızı |
SD/HD/3G-SDI |
| Switcher Modu |
|
| Giriş |
SD/HD/3G-SDI DVB ASI x 16 |
| Çıkış |
SD/HD/3G-SDI DVB ASI x 16 |
| Desteklenen SDI Formatları |
2048x1080p 30/29.97/25/24/23.98
2048x1080PSF 30/29.97/25/24/23.98
1920x1080p 60/59.94/50/30/29.97/25/24/23.98
1920x1080PsF 30/29.97/25/24/23.98
1920x1080i 60/59.94/50
1280x720p 60/59.94/50/30/29.97/25/24/23.98
625i 50 PAL, 525i 59.94 NTSC |
| SDI Uyumluluğu |
SMPTE 259 M, SMPTE 292 M, SMPTE 296 M, SMPTE 352 M
SMPTE 372 M, SMPTE 424 M, SMPTE 425 M, DVB-ASI |
| Renk Alanı ve Hassasiyeti |
YUV 4:2:2/YUV 4:4:4/RGB 4:4:4/XYZ 4:4:4 |
| Kontrol |
Ön panel düğmeleri ve düğme kontrolü
LAN (Yazılım kontrolü ve güncellemesi)
RS-422 (Yazılım kontrolü) |
| Güç |
|
| Güç Konektörü |
Dişli kilitleme konnektörü |
| Gerilim Aralığı |
DC 12-20 v |
| Güç Kaynağı |
PS-1, PS-2. güç fazlalığı |
| Güç Tüketimi |
36W |
| Environmental |
|
| Çalışma Sıcaklık Sınır Değerleri |
O’C-60C |
| Depolama Sıcaklığı |
-30C-70C |
| Çalışma Nem Sınır Değerleri |
% 0 -% 90 yoğuşmasız |

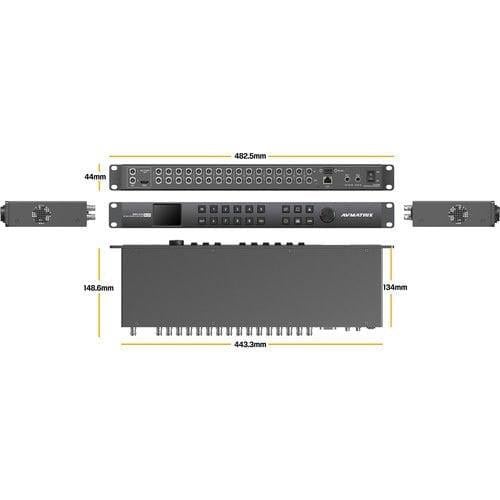

| Boyut |
|
| Boyutlar |
standart 19 1 raf ünitesi |
| Ağırlık |
2kg |
