8 x 3G-SDI girişi, 8 x 3G-SDI çıkışı.
SDI giriş sinyali otomatik algılama ve eşitleme.
Seviye A ve seviye B sinyali desteklenir.
Tüm yardımcı verileri ve gömülü sesi iletin.
DVB-ASI arayüzü uyumludur.
Ücretsiz PC yazılım kontrolü: LAN, RS-232.
Ön panel düğmeleri kontrol ve USB klavye. Yedekli güç tasarımı.
Güçlü Sinyal Yönlendirme
Bu matris çok formatlı teknolojiyi içerir, böylece SD / HD / 3G-SDI (seviye A & B) ve DVB-ASI sinyallerinin birden fazla video formatı kaynağını aynı anda otomatik olarak algılayabilir ve NTSC ve PAL SD, 720, 1080’deki birden fazla video hedefini herhangi bir kare hızında yönlendirebilir
Ön Panel
MSS0811 matrix switcher, ön panelden tam kontrol sağlar. Mevcut kanal durumu 2,2 inç LCD ekrandan görsel olarak görüntülenebilir. Ayrıca, kilit düğmesi kaza hatasını önlemek için mükemmeldir!
PC Yazılımı
Matrix switcher ücretsiz bir PC kontrol yazılımı ile birlikte gelir, bir Windows PC’de ağ yönlendirici kontrolünü gerçekleştirmek için bir bilgisayarı Ethernet üzerinden bağlayabilirsiniz. Ayrıca yazılım kontrolünü PC’nizi bağlayan RS-232 seri bağlantı noktası üzerinden de kullanabilirsiniz.
USB Klavye
Hızlı ve kolay bir yapılandırma gerçekleştirmek için USB klavyeyi USB bağlantı noktasından bağlayan başka bir akıllı kontrol yöntemi vardır.
Yedekli Güç
Çift yedekli güç kaynakları ile birleştirilmiş birinci sınıf bileşenlerin kullanılması, beklenmedik bir güç kaynağı arızası durumunda bile en yüksek sinyal kalitesini ve maksimum çalışma süresini sağlar.
Kompakt Tasarım
Süper kompakt 1RU formatı sadece birkaç santim derinliğindedir ve mobil spor kamyonlarından ve düzenleme süitlerinden kurumsal video kurulumlarına veya canlı tiyatro AW kulelerine kadar her türlü yayın, prodüksiyon veya post prodüksiyon ortamına mükemmel uyum sağlar.
| Bağlantı |
|
| Giriş |
SD/HD/3G-SDI/DVB-ASI x 8 |
| Çıkış |
SD/HD/3G-SDI/DVB-ASI x 8 |
| Desteklenen SDI Giriş Formatları |
(2K) 2048x1080p 30/29.97/25/24/23.98
(2K) 2048x 1080PsF 30/29.97/25/24/23.98
(HD) 1920x1080p 60/59.94/50/30/29.97/25/24/23.98
(HD) 1920x1080PsF 30/29.97/25/24/23.98
(HD) 1920x1080i 60/59.94/50
(HD) 1280x720p 60/59.94/50
(HD) 1280x720p 30/29.97/25/24/23.98
(SD) 625i 50
(SD) 525i 59.94 |
| SDI Uyumluluğu |
SMPTE 259 M, SMPTE 292 M, SMPTE 296 M
SMPTE 372 M, SMPTE 424 M, SMPTE 425 M |
| Renk Alanı ve Hassasiyeti |
RGB 444 10bit/12 bit, YUv 42214:4:4 10 bit/1 2 ama, XYZ 4:44 12 bit |
| Kontrol |
Ön panel düğmeleri ve düğme kontrolü
LAN (Yazılım kontrolü ve güncellemesi)
RS-422 (Yazılım kontrolü)
USB Type A |
| Güç |
|
| Güç Konektörü |
Dişli kilitleme konnektörü |
| Gerilim Aralığı |
DC 12-20 v |
| Güç Kaynağı |
PS-1, PS-2. güç fazlalığı |
| Güç Tüketimi |
36W |
| Environmental |
|
| Çalışma Sıcaklık Sınır Değerleri |
O’C-60C |
| Depolama Sıcaklığı |
-30C-70C |
| Çalışma Nem Sınır Değerleri |
% 0 -% 90 yoğuşmasız |

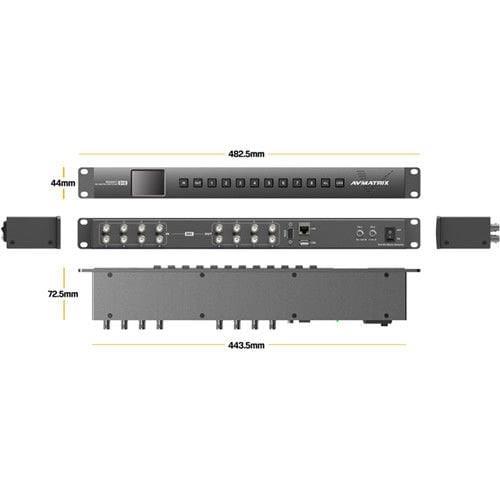

| Boyut |
|
| Boyutlar |
standart 19 1 raf ünitesi |
| Ağırlık |
1.1kg |
